چرا شناخت حداقل نور مورد نیاز اهمیت دارد؟
در سیستم‌های نظارت تصویری، پارامتری وجود دارد که مستقیماً بر کیفیت تصویر در شب یا محیط‌های کم‌نور تأثیر می‌گذارد و آن چیزی نیست جز حداقل نور مورد نیاز یا Minimum Illumination.
این شاخص تعیین می‌کند که دوربین برای ثبت تصویری واضح و قابل تشخیص، به چه میزان روشنایی نیاز دارد.
دوربین هایک ویژن (Hikvision)، به عنوان یکی از شناخته‌شده‌ترین تولیدکنندگان تجهیزات امنیتی در جهان، با بهره‌گیری از فناوری‌های نوین در زمینه‌ی عملکرد در نور کم، توانسته است این پارامتر را در محصولات خود به سطحی بسیار پایین کاهش دهد.
بنابراین شناخت مفهوم Min. Illumination برای نصابان، کاربران و حتی خریداران عادی بسیار ضروری است، زیرا مستقیماً بر عملکرد دوربین در شب یا محیط‌های تاریک تأثیر دارد.
تعریف فنی Min. Illumination در دوربین‌های مداربسته
حداقل نور مورد نیاز یا Min. Illumination به مقدار نوری گفته می‌شود که دوربین برای ثبت تصویر قابل قبول نیاز دارد.
واحد اندازه‌گیری این میزان نور، لوکس (Lux) است. هر چه عدد لوکس پایین‌تر باشد، یعنی دوربین می‌تواند در محیط‌های تاریک‌تر نیز تصویری واضح ارائه دهد.
برای درک بهتر، تصور کنید که در محیط‌های مختلف میزان نور متفاوتی وجود دارد. در روشنایی روز زیر نور مستقیم آفتاب، مقدار نور حدود صد هزار لوکس است. در اتاقی روشن با نور طبیعی، حدود سیصد تا پانصد لوکس وجود دارد.
در هنگام گرگ و میش هوا، این مقدار به حدود ده لوکس کاهش می‌یابد و زیر نور مهتاب در شب تنها حدود ۰٫۱ لوکس باقی می‌ماند. در شب‌های تاریک بدون ماه، نور محیطی ممکن است حتی کمتر از ۰٫۰۱ لوکس باشد.
وقتی در مشخصات فنی یک دوربین هایک ویژن نوشته می‌شود که حداقل نور مورد نیاز آن ۰٫۰۱ لوکس در شرایط دیافراگم F1.2 و با AGC فعال است، به این معنی است که اگر مقدار نور محیط به ۰٫۰۱ لوکس برسد، دوربین هنوز می‌تواند تصویری نسبتاً روشن و قابل تشخیص تولید کند.
نحوه عملکرد Min. Illumination در دوربین‌های هایک ویژن
هایک ویژن برای کاهش حداقل نور مورد نیاز در دوربین‌های خود از مجموعه‌ای از فناوری‌های سخت‌افزاری و نرم‌افزاری بهره می‌برد.
این فناوری‌ها باعث می‌شوند دوربین در شرایطی که چشم انسان چیزی نمی‌بیند، هنوز بتواند تصویری شفاف تولید کند.
استفاده از حسگرهای تصویر حساس به نور
قلب هر دوربین، حسگر تصویر آن است. در محصولات هایک ویژن، از حسگرهای پیشرفته‌ی CMOS استفاده می‌شود که در بسیاری از مدل‌ها از نوع Back-Illuminated (BSI) هستند.
این فناوری باعث می‌شود نور به‌صورت مستقیم‌تری به سطح حساس حسگر برسد و در نتیجه حساسیت نوری افزایش پیدا کند. هرچه حسگر حساس‌تر باشد، مقدار Min. Illumination پایین‌تر خواهد بود.
اندازه پیکسل و تأثیر آن
اندازه‌ی پیکسل‌ها نیز نقش مهمی در جذب نور دارد. پیکسل‌های بزرگ‌تر قادرند نور بیشتری را دریافت کنند و در نتیجه در محیط‌های تاریک عملکرد بهتری دارند.
به همین دلیل، در دوربین‌های حرفه‌ای هایک ویژن، اندازه‌ی پیکسل معمولاً بزرگ‌تر از دوربین‌های معمولی است تا جذب نور افزایش پیدا کند.
تأثیر دیافراگم لنز
دیافراگم لنز با عددی مانند F1.0، F1.2 یا F2.0 مشخص می‌شود. هر چه این عدد کوچک‌تر باشد، دهانه‌ی لنز بازتر است و نور بیشتری به حسگر می‌رسد.
بنابراین دوربینی که لنز آن F1.0 باشد، نسبت به لنز F2.0 می‌تواند دو برابر نور بیشتری را جذب کند و در نتیجه مقدار Min. Illumination بسیار پایین‌تری خواهد داشت.
نقش AGC یا تقویت خودکار سیگنال
AGC یا Automatic Gain Control قابلیتی است که در شرایط کم‌نور به‌صورت خودکار سیگنال تصویر را تقویت می‌کند تا روشن‌تر دیده شود.
هایک ویژن از الگوریتم‌های هوشمندی استفاده می‌کند تا ضمن افزایش روشنایی تصویر، نویز اضافی ایجاد نشود. این تعادل دقیق یکی از دلایل کیفیت بالای تصویر در محصولات این برند است.
فناوری‌های دید در شب در دوربین‌های هایک ویژن
دوربین مداربسته هایک ویژن برای غلبه بر محدودیت نور محیطی، از چند فناوری مهم بهره می‌برد که هرکدام نقش مستقیمی در کاهش Min. Illumination دارند.
فناوری IR یا مادون قرمز
ساده‌ترین و قدیمی‌ترین روش برای دید در شب، استفاده از LEDهای مادون قرمز است.
این LEDها نوری تولید می‌کنند که برای چشم انسان قابل رؤیت نیست اما حسگر دوربین می‌تواند آن را تشخیص دهد.

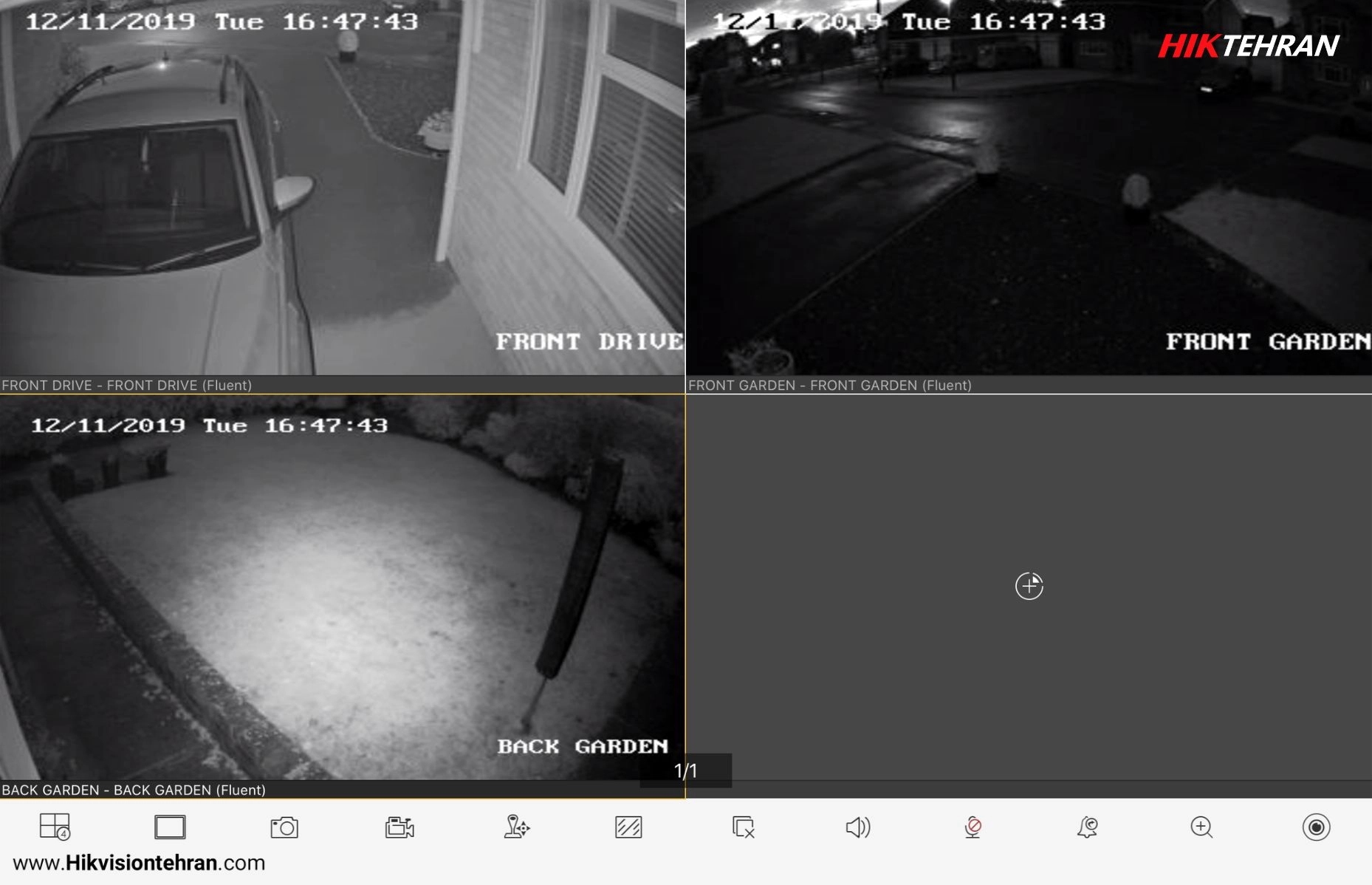

در چنین حالتی، حتی اگر نور محیطی صفر باشد، دوربین با استفاده از این نور نامرئی تصویر سیاه و سفید تولید می‌کند.
بنابراین در مشخصات فنی این دوربین‌ها معمولاً نوشته می‌شود: ۰ لوکس با فعال بودن IR.
فناوری EXIR
فناوری EXIR نسل جدیدی از نور مادون قرمز است که توسط هایک ویژن معرفی شد. در این فناوری، نحوه‌ی انتشار نور به‌صورت یکنواخت‌تری انجام می‌شود.
در دوربین‌های دارای EXIR، شدت نور در مرکز و گوشه‌های تصویر تقریباً برابر است و همین ویژگی باعث می‌شود روشنایی تصویر در تمام نقاط یکسان باشد.
EXIR نسبت به IR معمولی هم برد بیشتری دارد و هم نویز کمتری در تصویر ایجاد می‌کند.
فناوری ColorVu
انقلابی‌ترین فناوری هایک ویژن برای محیط‌های تاریک، ColorVu نام دارد.
این فناوری با استفاده از لنزهای فوق روشن با دیافراگم F1.0 و حسگرهای بسیار حساس، باعث می‌شود دوربین حتی در نور بسیار کم – مثلاً ۰٫۰۰۰۵ لوکس – بتواند تصویر رنگی واقعی ارائه دهد.
درواقع دوربین‌های ColorVu در بیشتر شرایط نیازی به نور مادون قرمز ندارند و به کمک یک نور کمکی بسیار ضعیف (مانند چراغ LED گرم) تصویر رنگی با جزئیات بالا تولید می‌کنند.
عوامل مؤثر بر عملکرد واقعی Min. Illumination
در محیط‌های واقعی ممکن است عددی که در مشخصات فنی نوشته شده است، دقیقاً به همان شکل به دست نیاید.
این موضوع طبیعی است، زیرا عوامل زیادی بر میزان نور دریافتی حسگر تأثیر می‌گذارند.
- اگر منبع نوری موجود در محیط کیفیت کمی داشته باشد یا از زاویه‌ی نامناسبی بتابد، تصویر ممکن است تیره‌تر شود.
- همچنین فاصله‌ی سوژه تا دوربین، زاویه‌ی دید لنز و حتی تمیز بودن سطح لنز نیز بر عملکرد مؤثر است.
- در شرایطی که لنز یا کاور دوربین آلوده یا چرب باشد، بخش زیادی از نور محیط بازتاب پیدا می‌کند و به حسگر نمی‌رسد.
از سوی دیگر، تنظیمات نرم‌افزاری دوربین نیز اهمیت زیادی دارد. اگر سرعت شاتر خیلی بالا باشد یا AGC خاموش باشد، تصویر در محیط‌های تاریک تاریک‌تر از حد انتظار خواهد بود.
بنابراین برای دستیابی به بهترین نتیجه، باید تنظیمات شاتر، AGC و WDR با توجه به شرایط محیطی تنظیم شوند.
نحوه انتخاب دوربین مناسب بر اساس نور محیط
اگر بخواهیم به زبان ساده بگوییم، خرید دوربین هایک ویژن مناسب به مقدار نوری بستگی دارد که معمولاً در محل نصب وجود دارد.
در فضاهای داخلی مانند اتاق‌ها یا فروشگاه‌ها که معمولاً روشن هستند، دوربینی با حداقل نور مورد نیاز حدود ۰٫۱ لوکس کاملاً مناسب است.
در محیط‌هایی که نیمه‌تاریک هستند، مانند پارکینگ‌ها، ورودی ساختمان‌ها یا انبارها، بهتر است از دوربین‌هایی استفاده شود که توانایی کار در حدود ۰٫۰۱ لوکس را دارند یا به فناوری IR مجهز هستند.
اما در محیط‌هایی که کاملاً تاریک‌اند و هیچ منبع نوری وجود ندارد، مانند حیاط، باغ، کوچه یا محیط‌های صنعتی در شب، تنها دو گزینه وجود دارد:
- یا از دوربین‌های دارای LED مادون قرمز استفاده کنید که بتوانند در تاریکی مطلق تصویر سیاه و سفید تولید کنند
- یا از دوربین‌های ColorVu بهره بگیرید که حتی در کمترین میزان نور هم تصویر رنگی نمایش می‌دهند.
تفاوت Min. Illumination با دید در شب (Night Vision)
گاهی کاربران این دو مفهوم را اشتباه می‌گیرند. در حالی که حداقل نور مورد نیاز و دید در شب دو مفهوم متفاوت هستند.
حداقل نور مورد نیاز به توانایی دوربین برای ثبت تصویر در نور طبیعی محیط اشاره دارد. اگر نور محیطی کمتر از مقدار تعیین‌شده باشد، دوربین نمی‌تواند تصویر واضحی ارائه دهد.
اما دید در شب، قابلیتی است که به کمک نورهای مصنوعی مانند مادون قرمز یا نور سفید عمل می‌کند و حتی در صفر لوکس نیز تصویر ارائه می‌دهد.
به عبارت دیگر، Min. Illumination به نور واقعی محیط وابسته است، ولی دید در شب می‌تواند مستقل از نور طبیعی کار کند.
در دوربین‌های هایک ویژن معمولاً هر دو مقدار ذکر می‌شود. مثلاً ممکن است نوشته شده باشد:
حداقل نور مورد نیاز ۰٫۰۱ لوکس، و در صورت فعال بودن IR، تصویر در صفر لوکس نیز ممکن است.
فناوری‌های نرم‌افزاری مکمل برای بهبود عملکرد در نور کم
هایک ویژن علاوه بر فناوری‌های سخت‌افزاری، از مجموعه‌ای از قابلیت‌های نرم‌افزاری نیز استفاده می‌کند تا تصویر در نور کم باکیفیت‌تر شود.
از جمله‌ی این فناوری‌ها می‌توان به موارد زیر اشاره کرد:
کاهش نویز دیجیتال سه‌بعدی (3D DNR):
این فناوری با تحلیل فریم‌های متوالی تصویر، نویز ایجادشده در محیط‌های تاریک را حذف می‌کند. نتیجه‌ی آن تصویری نرم، واضح و بدون دانه‌های روشن است.
قابلیت WDR یا Wide Dynamic Range:
در محیط‌هایی که تضاد نوری زیادی دارند – مثلاً ورودی ساختمان که بیرون روشن و داخل تاریک است – WDR کمک می‌کند تا جزئیات در بخش‌های روشن و تاریک به‌صورت هم‌زمان حفظ شوند.
Smart IR:
در این قابلیت، شدت نور مادون قرمز به‌صورت هوشمند تنظیم می‌شود تا تصویر سوژه‌هایی که نزدیک‌تر هستند بیش از حد روشن نشود و جزئیات از بین نرود.
نمونه واقعی از مشخصات فنی دوربین هایک ویژن
برای درک بهتر، یکی از مدل‌های پرکاربرد هایک ویژن یعنی DS-2CD2043G0-I را در نظر بگیرید.
در مشخصات این مدل آمده است که حداقل نور مورد نیاز برابر با ۰٫۰۱ لوکس در دیافراگم F1.2 و با فعال بودن AGC است.
همچنین ذکر شده که در صورت فعال بودن IR، این دوربین قادر است در تاریکی مطلق (صفر لوکس) تصویر تولید کند.
به این ترتیب مشخص می‌شود که اگر نور محیطی حداقل ۰٫۰۱ لوکس باشد – مثلاً زیر نور ضعیف مهتاب – دوربین بدون نیاز به نور IR می‌تواند تصویر رنگی ثبت کند، اما اگر هیچ نوری وجود نداشته باشد، به‌صورت خودکار وارد حالت مادون قرمز شده و تصویر سیاه و سفید ارائه می‌دهد.
اهمیت Min. Illumination در پروژه‌های امنیتی
در پروژه‌های نظارت تصویری، انتخاب دوربینی که با شرایط نوری محیط سازگار باشد اهمیت زیادی دارد.
اگر دوربینی با حداقل نور مورد نیاز بالا در محیطی تاریک نصب شود، کیفیت تصویر در شب به شدت کاهش می‌یابد و جزئیات مهمی مانند چهره یا پلاک خودرو قابل تشخیص نخواهد بود.
در مقابل، دوربین‌هایی که Min. Illumination بسیار پایینی دارند، در شب تصویری واضح‌تر و جزئی‌تر ارائه می‌دهند و نیاز کمتری به منابع نور مصنوعی خواهند داشت.
همین ویژگی باعث صرفه‌جویی در مصرف انرژی و کاهش هزینه‌ی نگهداری سیستم می‌شود.
از دید شرکت‌های امنیتی حرفه‌ای، مقدار Min. Illumination یکی از پارامترهای کلیدی در طراحی سیستم نظارت تصویری به شمار می‌آید، به‌ویژه در محیط‌های باز، معابر عمومی، پارکینگ‌ها و کارخانه‌ها که نور محیطی همیشه ثابت نیست.
نکات فنی برای نصب بهتر دوربین در محیط‌های تاریک
برای اینکه دوربین شما بهترین عملکرد را در نور کم داشته باشد، رعایت چند نکته‌ی ساده ولی مهم ضروری است:
اول اینکه همیشه لنز و شیشه‌ی محافظ دوربین را تمیز نگه دارید. وجود گردوغبار یا چربی روی سطح لنز می‌تواند باعث بازتاب نور IR و کاهش کیفیت تصویر شود.
دوم، زاویه‌ی نصب را طوری انتخاب کنید که منبع نورهای قوی مستقیماً در مقابل لنز قرار نگیرد. نور پس‌زمینه‌ی شدید (مانند چراغ خودروها) ممکن است باعث تاریک شدن سایر بخش‌های تصویر شود.
سوم، در محیط‌هایی که گاهی روشن و گاهی تاریک هستند، از دوربین‌هایی استفاده کنید که قابلیت سوئیچ خودکار بین حالت روز و شب دارند.
و در نهایت، اگر محیط کاملاً تاریک است و می‌خواهید تصویر رنگی داشته باشید، مدل‌های دارای فناوری ColorVu بهترین گزینه هستند، زیرا حتی در کمترین نور هم رنگ‌ها را حفظ می‌کنند.
جمع‌بندی نهایی
حداقل نور مورد نیاز یا Min. Illumination یکی از مهم‌ترین مشخصات فنی در دوربین‌های مداربسته به‌ویژه در برند هایک ویژن است.
این شاخص مشخص می‌کند که دوربین در چه میزان نور قادر به ثبت تصویر واضح است و تأثیر مستقیمی بر عملکرد آن در شب دارد.
مقدار Min. Illumination کمتر نشان‌دهنده‌ی حساسیت بالاتر حسگر و کیفیت بهتر عملکرد در نور ضعیف است.
هایک ویژن با استفاده از فناوری‌هایی مانند ColorVu، EXIR، Smart IR، 3D DNR و WDR توانسته است حداقل نور مورد نیاز در دوربین‌های خود را تا حد قابل توجهی کاهش دهد و حتی امکان تصویربرداری رنگی در تاریکی تقریباً مطلق را فراهم کند.
اگر در حال طراحی یا نصب یک سیستم نظارتی هستید، همیشه شرایط نوری محیط را به‌دقت بررسی کنید و بر اساس آن، دوربینی انتخاب کنید که Min. Illumination آن با شرایط شما مطابقت داشته باشد.
درک این مفهوم باعث می‌شود انتخابی هوشمندانه‌تر داشته باشید، کیفیت تصاویر شبانه بالاتر رود و امنیت محیط به شکل مؤثرتری تأمین شود.
