OSD منو عمدتا به منظور تنظیمات تصویری در دوربین مداربسته مورد استفاده قرار می گیرد. امکانات این منو ممکن است در دوربین های مختلف اندکی متفاوت باشد ولی اساس کار در همه یکسان است. جهت معرفی این منو، دوربین DS-2CE16D0T-ITFS با دستگاه DVR مدل DS-7204HQHI-K1 انتخاب شده است.
آشنایی کامل با OSD منو در دوربین توربو هایک ویژن
- وارد منوی دستگاه هایک ویژن شوید. در پنجره Login ،مقادیر Username و Password را وارد کنید.
- دوربین را بوسیله کابل کواکسیال به دستگاه وصل کنید تا تصویر دوربین دریافت شود.
- روی تصویر مورد نظر دو بار کلیک کرده تا تصویر به صورت تمام صفحه نمایان شود.

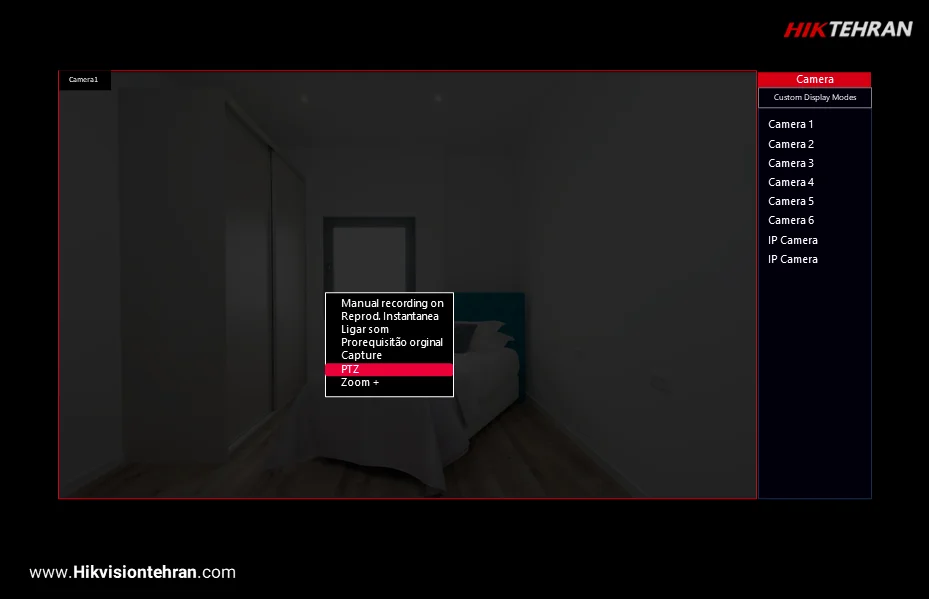

- با کلیک راست بر روی تصویر گزینه PTZ Control را انتخاب نمایید
- گزینه PTZ Control را انتخاب کنید.
روی گزینه Iris + کلیک نمایید.
با انتخاب Iris + منوی زیر قابل مشاهده می باشد. گزینه Format جهت تغییر رزولوشن دوربین استفاده میشود. به عنوان مثال به رزولوشن 3Megapixel در شکل زیر دقت نمایید.
Smart IR Smart فعال می شود(دراین حالت میزان پرتاب IR به اندازه فاصله دوربین با نزدیک ترین شیءدر تصویر است)
Infrared برای خاموش یا روشن بودن ویژگی IR استفاده می گردد.
IR Smart حساسیت IR می باشد که از 0 الی 3 درجه بندی شده است.
B/W تصویر به شکل سیاه و سفید دریافت می شود.
Color در این حالت تصویر همیشه بصورت رنگی است و دیگر حتی در محیط های با میزان نور کم نیز IR فعال نمی شود

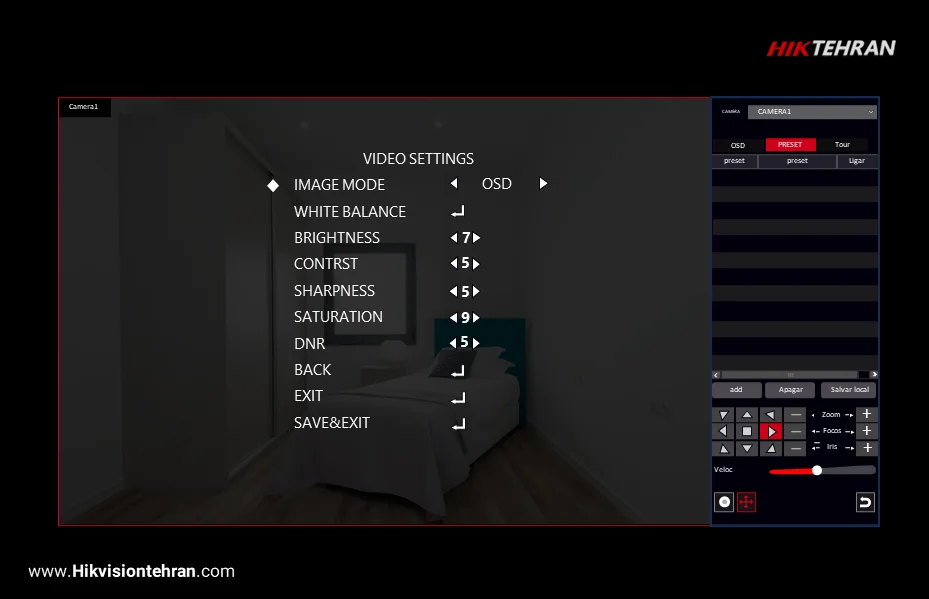

Video Setting برای انتخاب این گزینه از جهت پایین استفاده نمایید.
معنی اصطلاحات فنی دوربین هایک ویژن
Contrast برای توازن بین رنگ و روشنایی استفاده می شود.
Sharpness برای وضوح یا شفافیت تصویر کاربرد دارد.
Gain Color ایجاد بازه ای برای رنگ. از سیاه و سفید تا رنگی.
DNR برای کاهش نویز دیجیتال در تصویر.
Mirror شامل حالت های Default , عمودی و افقی میباشد
Return جهت بازگشت به صفحه قبل می باشد.
Reset جهت ریست کلیه تنظیمات انجام شده در منوی OSD و برگشت به حالت پیش فرض می باشد.
- با استفاده از جهت های چپ و راست در تصویر می توانید رزولوشن را تغییر دهید.
- به منظور ورود به منوی دوربین در بخش Main-Menu روی جهت پایین مانند شکل زیر کلیک نمایید.
- برای تایید روی گزینه Iris + کلیک نمایید.
