آموزش صفر تا 100 نصب میکروفون روی دوربین و دستگاه هایک ویژن

آموزش صفر تا 100 نصب میکروفون روی دوربین و دستگاه هایک ویژن

برای خیلی از مشتریان این سوال مطرح میشود که چگونه میکروفون را مستقیم به دوربین یا دستگاه هایک ویژن متصل کنیم امروز در این مقاله به طور کامل به این موضوع پرداخته ایم پس با ما همراه باشید

انواع میکروفون برای اتصال به دوربین و دستگاه

میکروفن ها انواع مختلفی دارند که اساس کار و نحوه نصب آنها روی دوربین های هایک ویژن برای تمامی آنها مشابه است

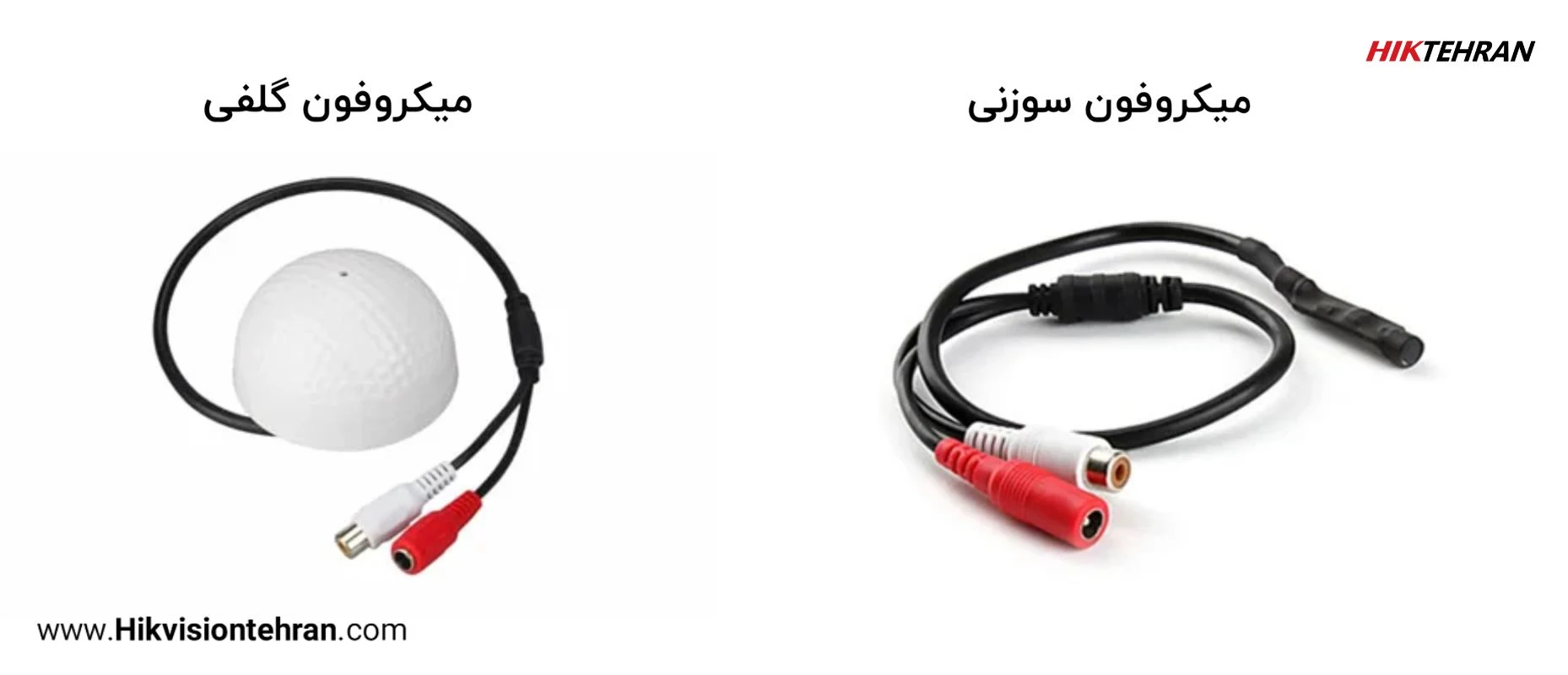

در شکل زیر دو مدل رایج میکروفن نمایش داده شده است.

نکته 1 :میکروفن های موجود در بازار معموال به دو صورت ارائه می شوند.

1 - بصورت یک دستگاه کامل که شامل فیش صدا و آداپتور می باشند. ( شکل 1 )

2 - میکروفن فاقد فیش های اتصال می باشد. ( شکل 2 )

آموزش نصب میکروفون روی دستگاه هایک ویزن 2

نکته 2 :از آنجایی که دوربین های هایک ویژن خود دارای سوکت های لازم برای نصب میکروفن هستند، لازم است از میکروفن های شکل 2 استفاده شود و در غیر اینصورت بخش مربوط به فیش های میکروفن مطابق شکل صفحه بعد، از محل برش کابل جدا می شود.



نحوه نصب میکروفن روی دوربین هایک ویژن

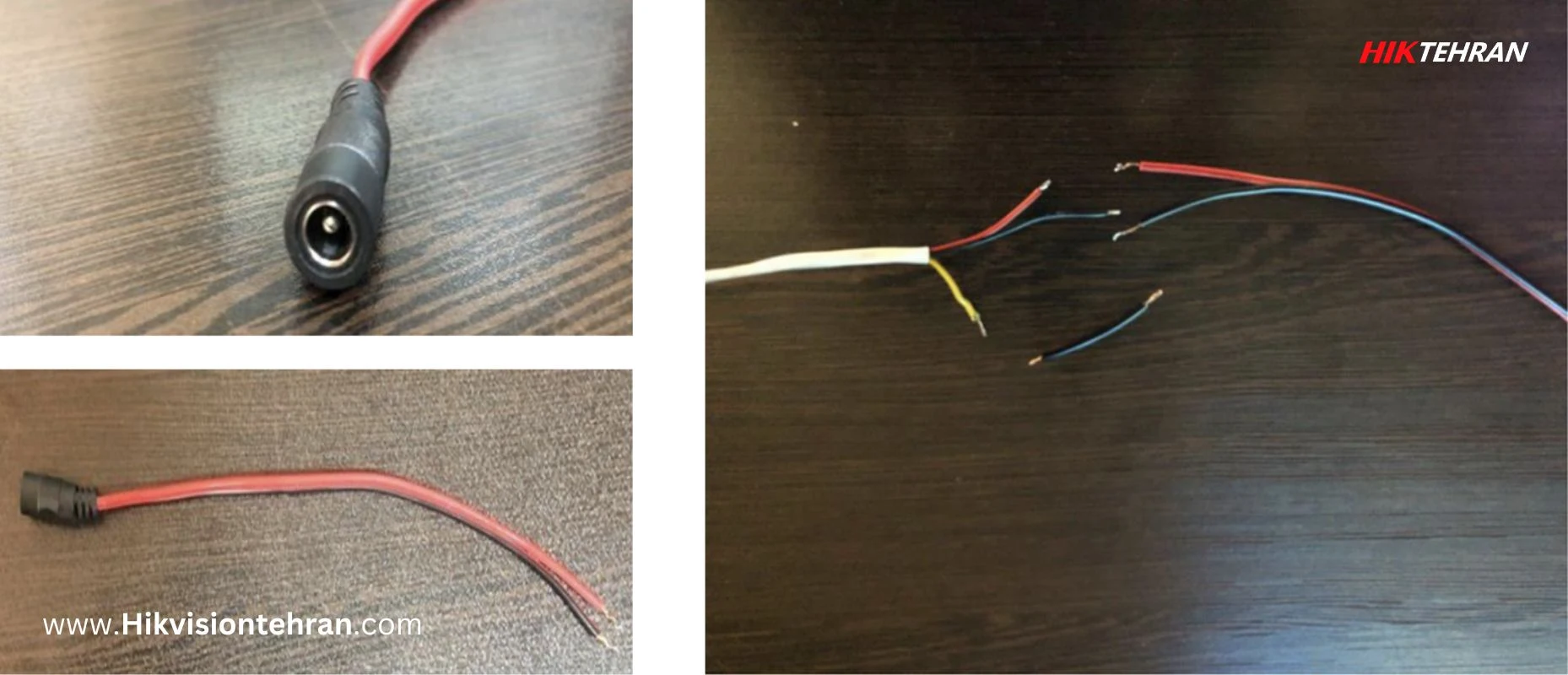

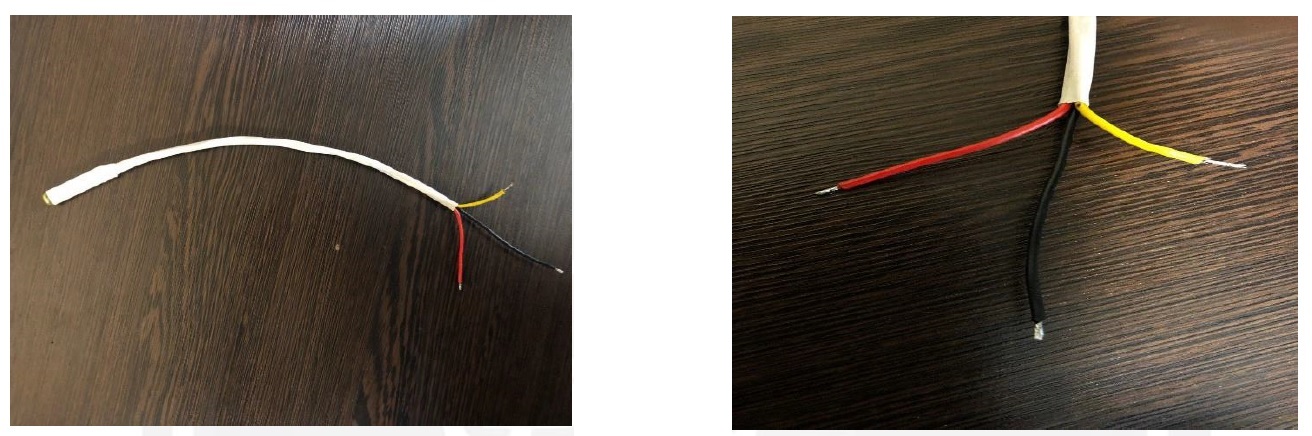

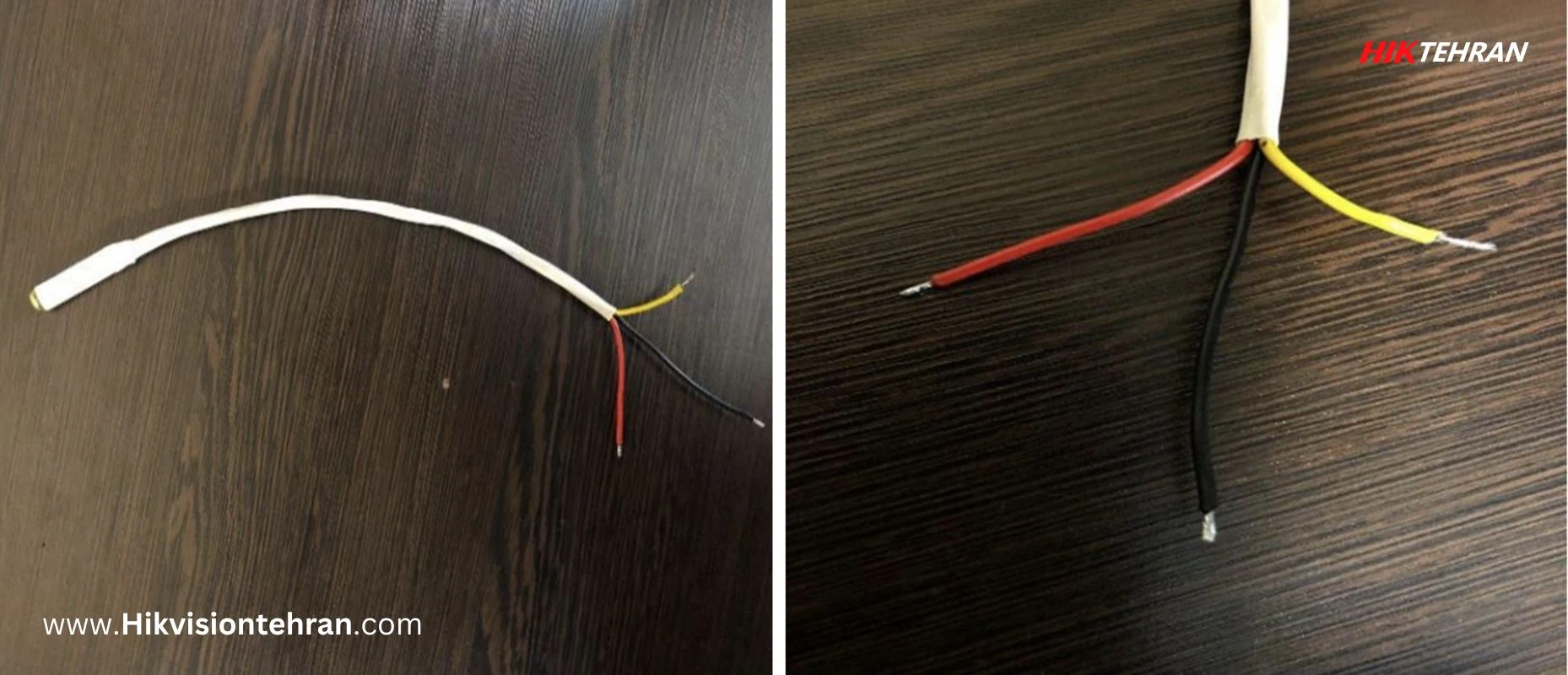

پس از جداکردن فیش های میکروفن مطابق شکل زیر، هر کابل میکروفن شامل سه عدد سیم می باشد.

آموزش نصب میکروفون روی دستگاه هایک ویزن 1

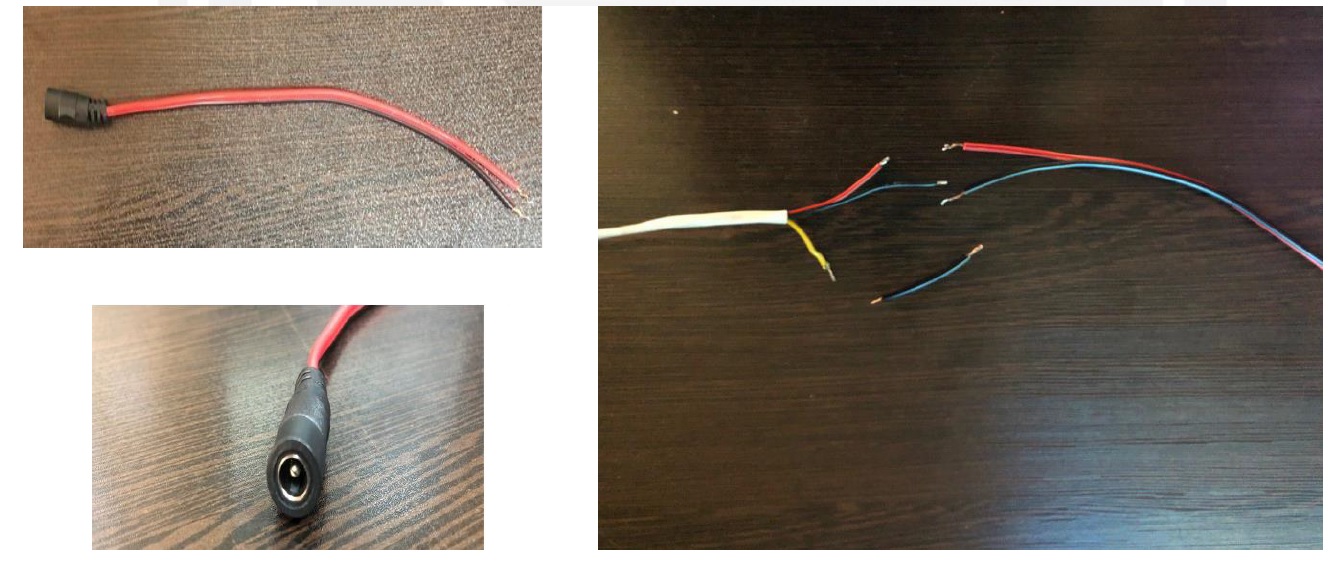

برای نصب میکروفن، یک فیش برای اتصال به آداپتور و یک تکه سیم برای اتصال بین میکروفن و کابل Audio دوربین لازم است.



نصب میکروفون روی دستگاه هایک ویژن



سیم زرد باید به کابل audio دوربین در قسمت IN وارد شود

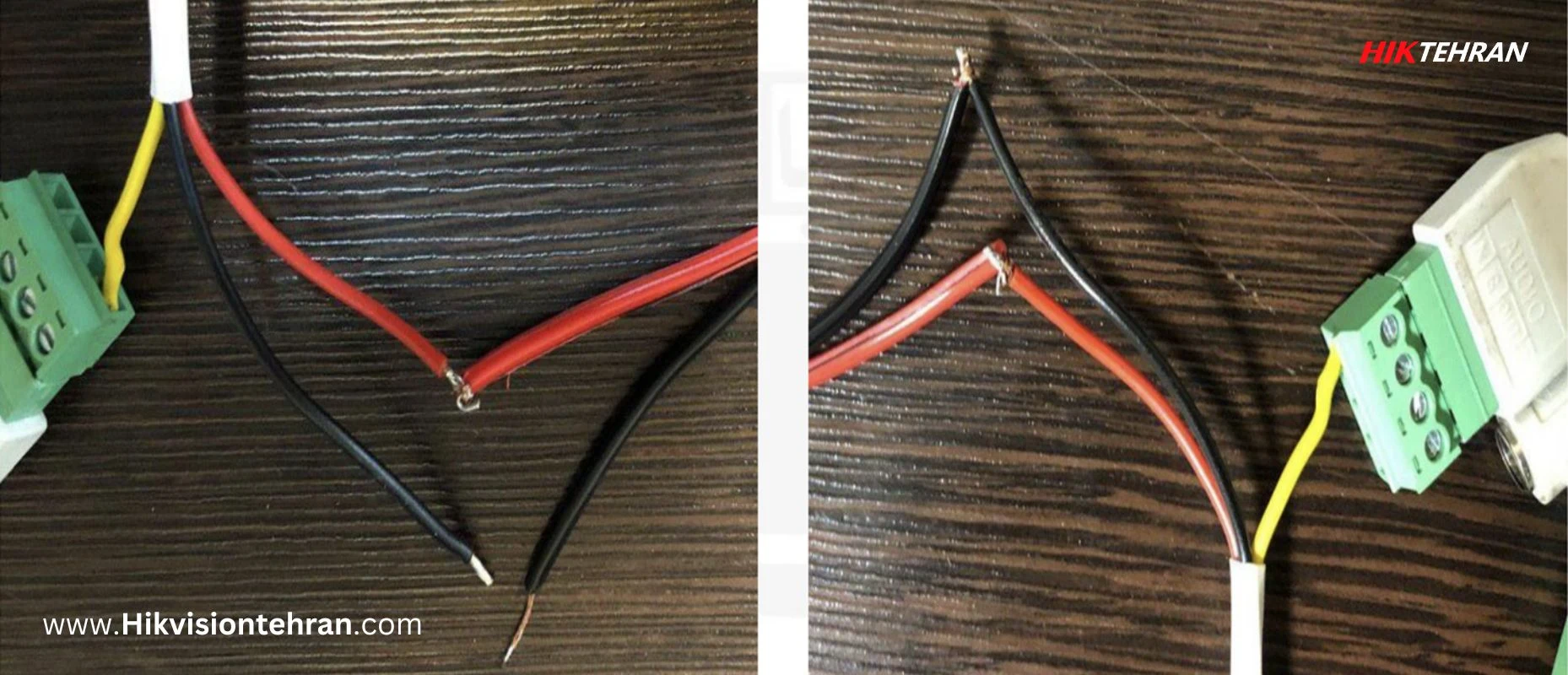

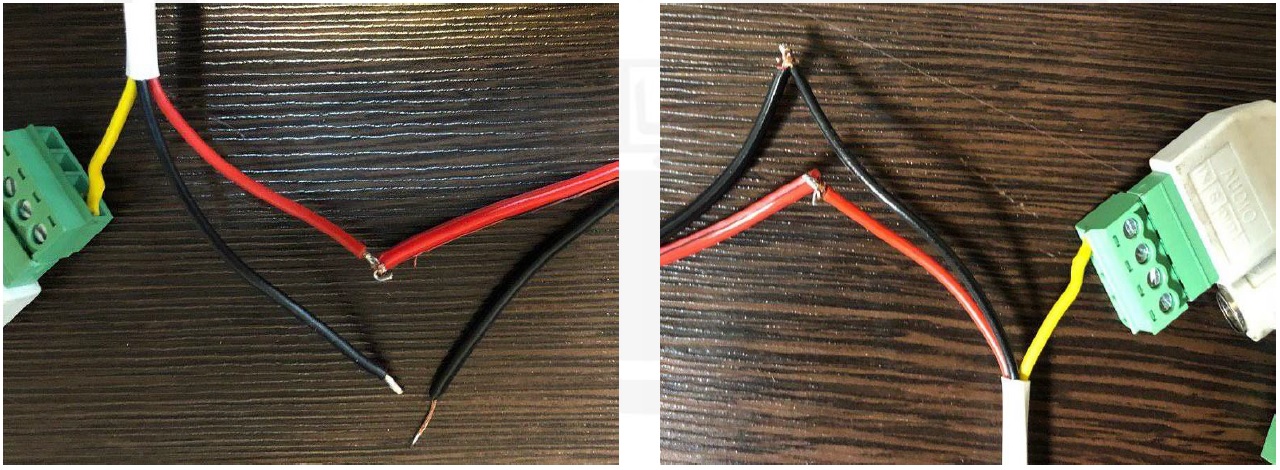

سپس سیم های مثبت و منفی آداپتور و میکروفن را به یکدیگر وصل می کنیم

نصب میکروفون روی دوربین هایک ویژن

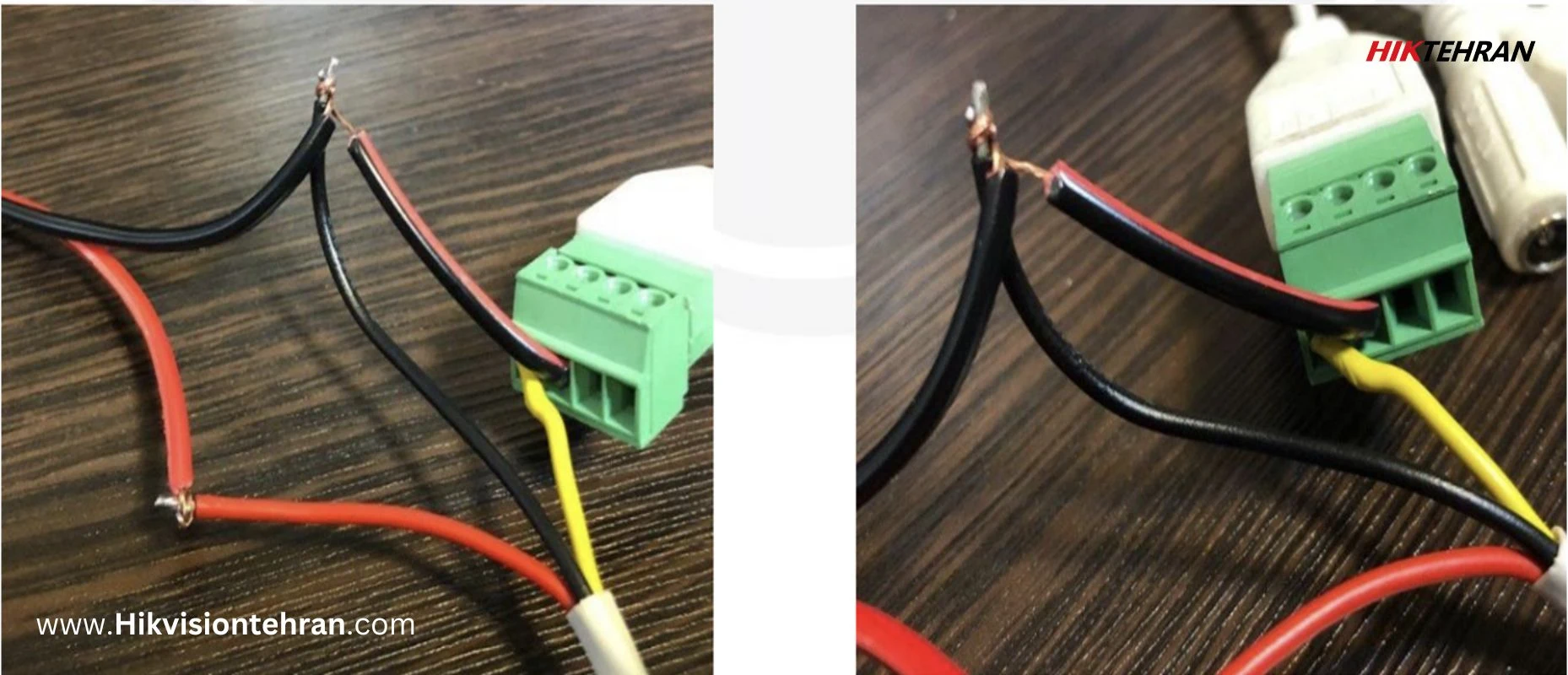

در پایان، با استفاده از یک تکه سیم، اتصالی بین سیم های مشکی میکروفن و کابل Audio دوربین ( قسمت G ) برقرار می کنیم.

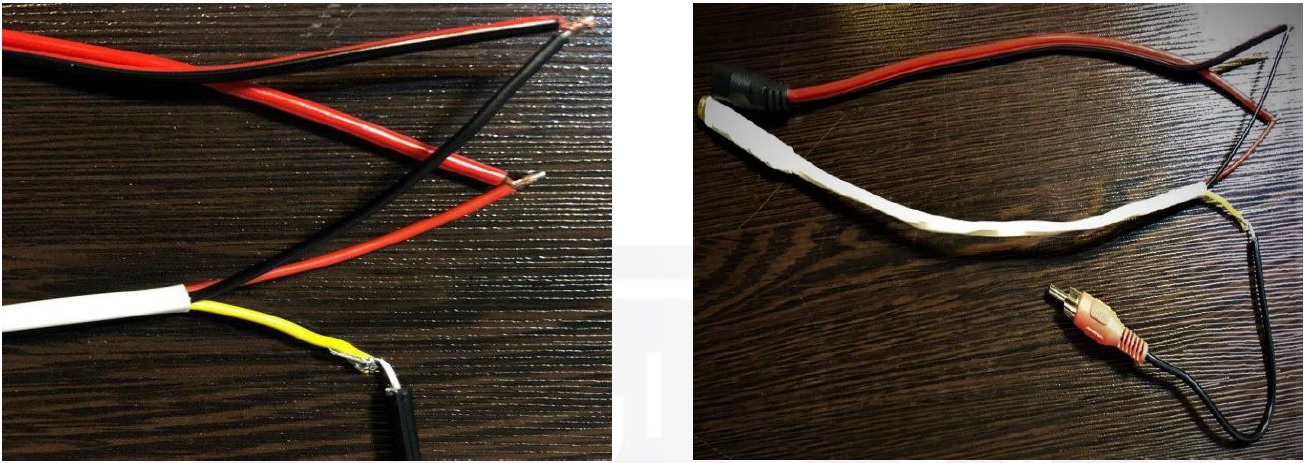

تصویر نهایی بصورت زیر می باشد. در آخر همه اتصالات باید با چسب برق یا وارنیش پوشش داده شود.



نصب میکروفن روی هایک ویژن



و در پایان فیش برق میکروفن را به آداپتور 12ولت 1 آمپر وصل می کنید.



نحوه نصب میکروفن در دستگاه های DVR هایک ویژن

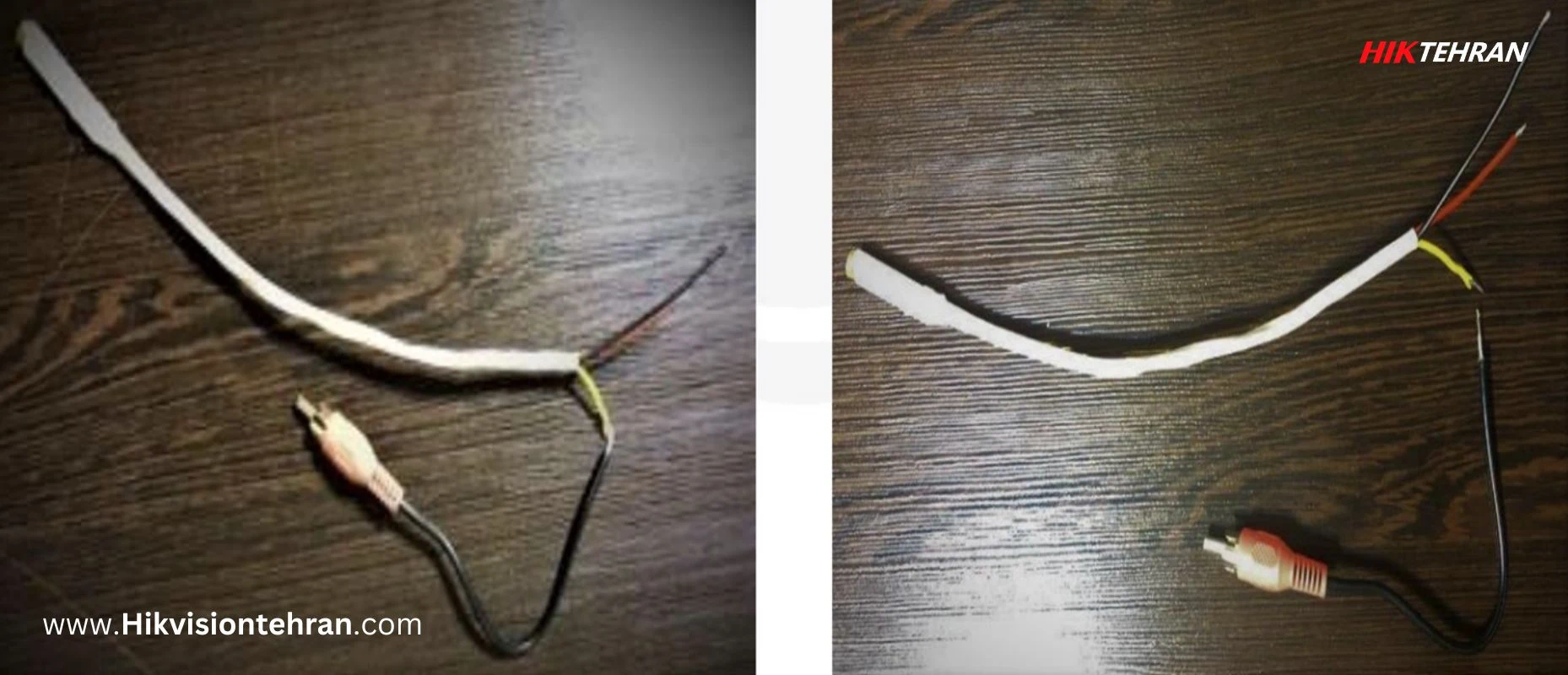

برای اتصال میکروفن به DVR به یک فیش اتصال به Audio دستگاه نیاز داریم. سپس سیم زرد رنگ میکروفن را به فیش مربوطه متصل می کنیم.

سپس سیم های مربوط به اتصال میکروفن به آداپتور را مطابق شکل به یکدیگر وصل می کنیم

نصب میکرفون روی دستگاه های هایک ویژن



در پایان، فیش متصل شده به میکروفن را به قسمت in Audio دستگاه DVR وصل می کنیم و آداپتور 12ولت 1 آمپر را به میکروفن متصل کرده و صدا را دریافت می کنیم .

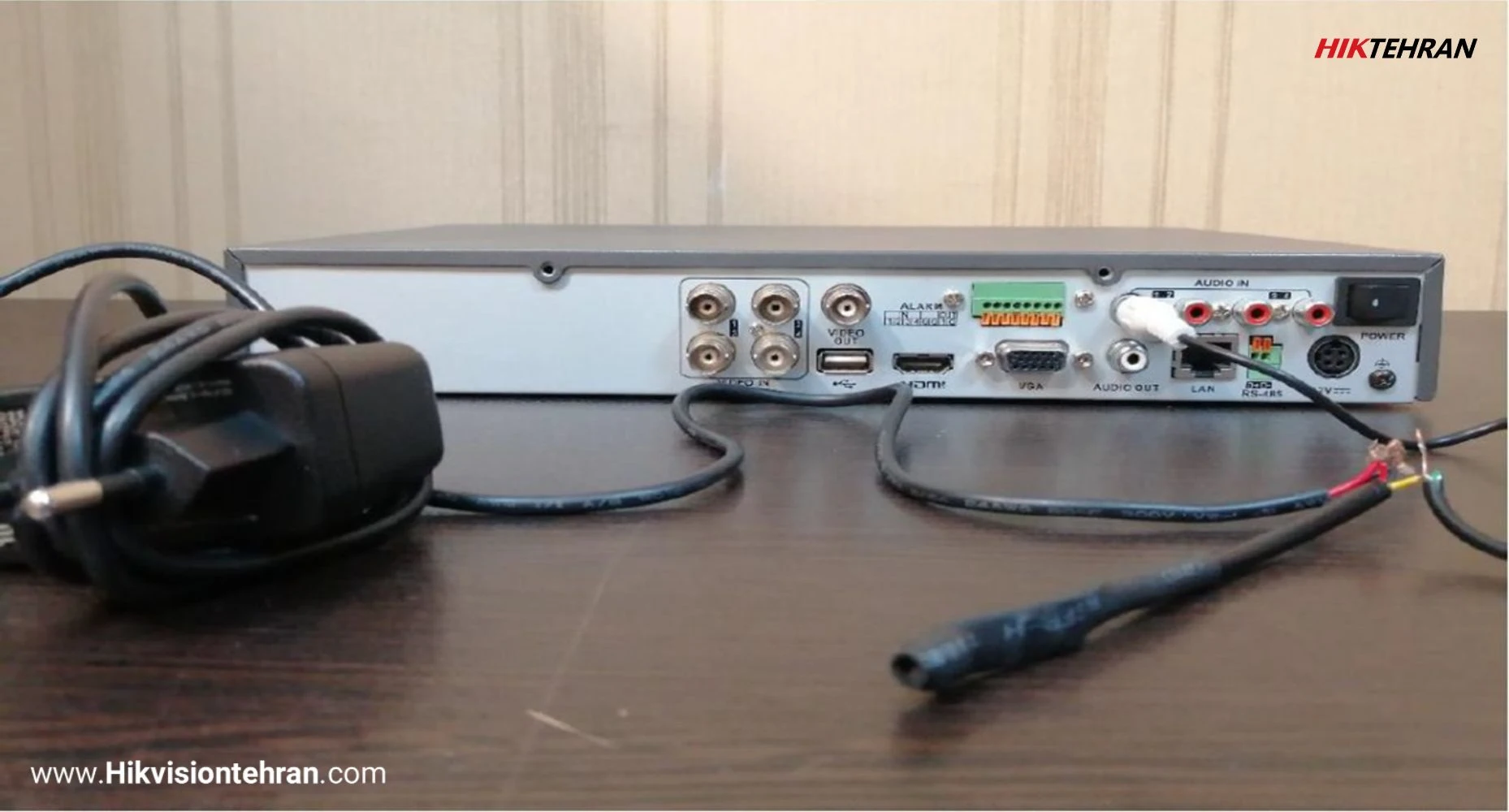

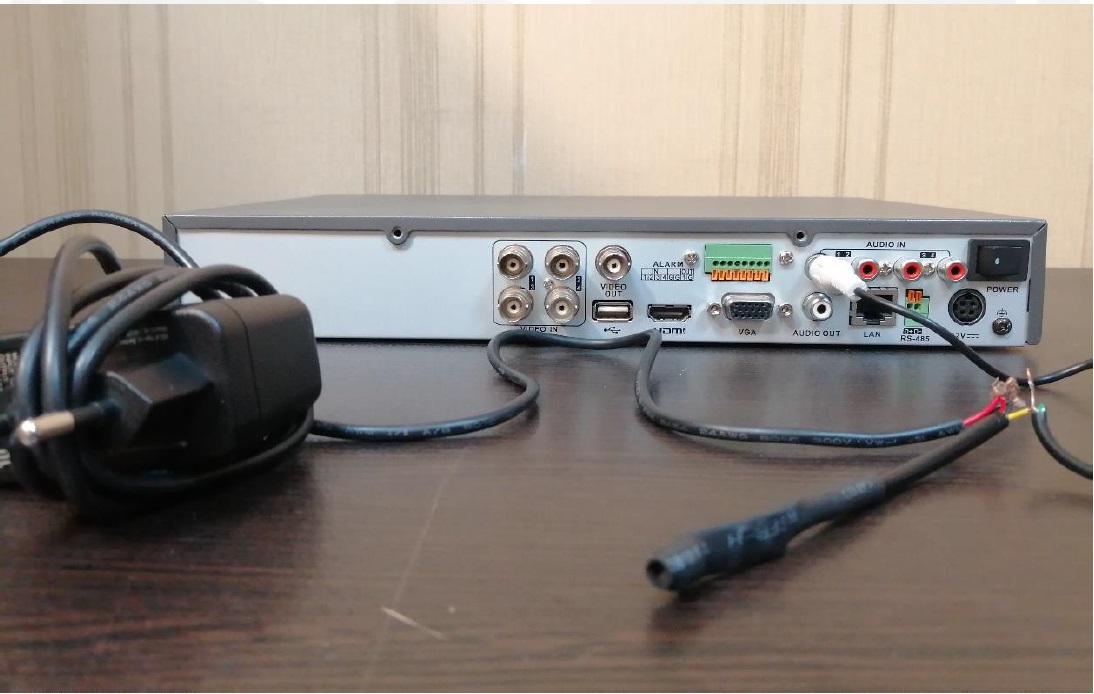

تصویر نهایی نصب میکرفون روی دستگاه هایک ویژ«

ممنون که با ما همراه بودید جهت توضیحات بیشتر نیز میتوانید با نمایندگی هایک ویژن تماس بگیرید تا همکاران ما بتوانند شما را به طور کامل راهنمایی کنند . 09906500074-66765923-66765968
